插入式電磁流量計安裝方式
發布者:米科電磁流量計 |發布時間:2020-07-24 【關閉此頁

大部分工況都會遇到插入式電磁流量計如何安裝的困惑,現在我們來說說插入式電磁流量計安裝方式。


插入式流量計應該安裝在傳感器安裝上游直管段不低于5D(D:管徑),下游直管段不低于2D的地方

應該垂直安裝,傳感器插入管道時應與管道斷面的垂直直徑夾角應小于5°,適用于測量管道振動小的清潔介質。

傾斜安裝,其傳感器的軸線與被測管道的軸線夾角為45°,適用于大管徑且測量介質中含有其它雜質的液體流量測量,該安裝方式水阻小,不宜纏繞掛。

插入式電磁流量傳感器插入點有兩種方法:一是插入到被測管道的中心軸線上,二是插入到管道內壁為管道的0.25D處。

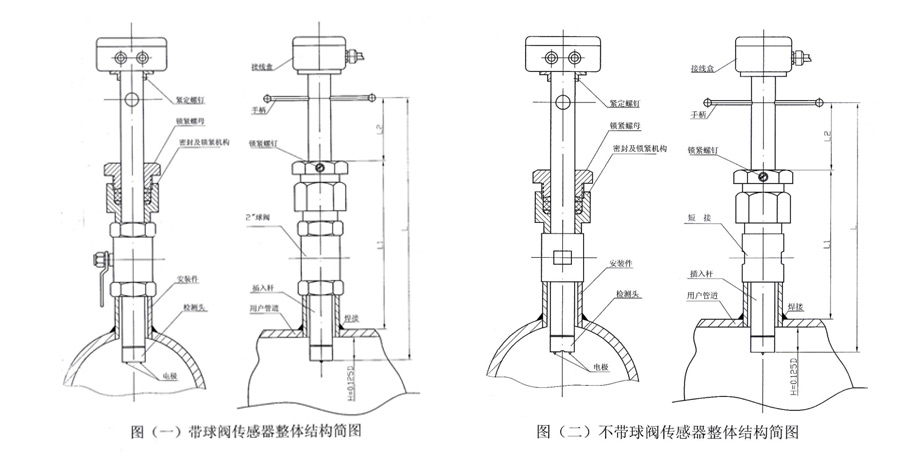

傳感器的安裝

1、應先清理被測管安裝底座的焊渣和毛刺。

2、然后關掉上游流量控制閥門或采用低壓供水。

3、將DN50球閥安裝到安裝底座上。注意球閥的長空腔向上,檢查球閥是否能全開全關、將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上。松開定位螺母。將傳感器插入桿通過球閥插入被測管道,同時應注意傳感器方向標志桿指向應和流體流向一致。
