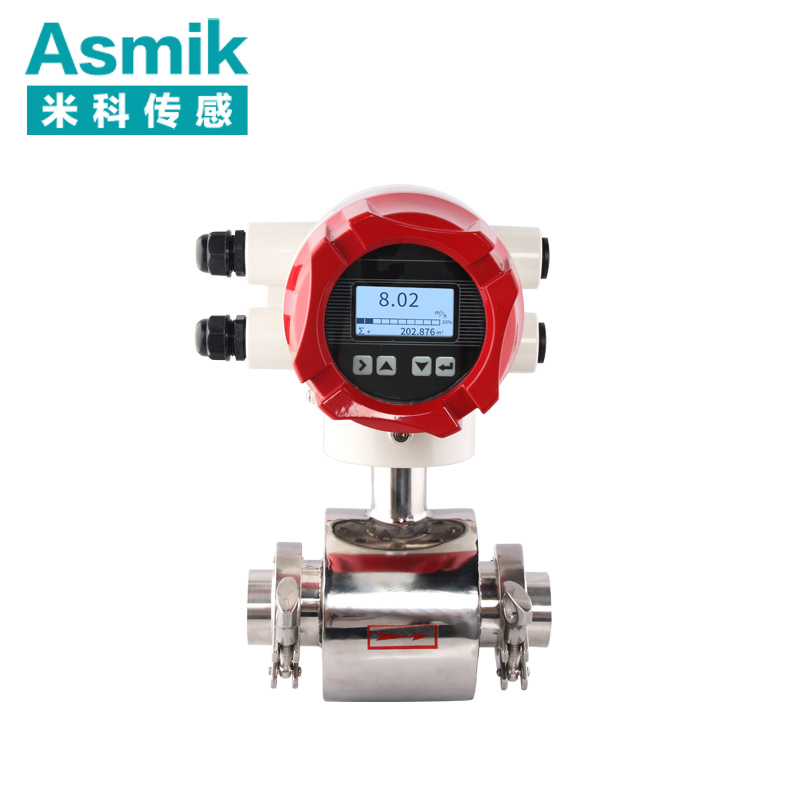

電磁流量計在對介質進行測量時，其傳感器對測量結果的準確性有著非常大的影響，那么在對電磁流量傳感器進行日常的檢查時需要注意哪些問題呢？
1、勵磁線圈銅電阻測量檢查。用萬用表來測量線圈電阻來確認線圈的導通是否良好以及有無匝間短路現象。
2、勵磁線圈絕緣電阻。當勵磁線圈和接線端子受潮時會導致對地絕緣的下降，從而很有可能會將勵磁信號引入流量信號的傳輸電路，此時，會使電極加上一個較大的絕緣電阻和信號電阻造成勵磁電壓的分壓，這就會形成較大的共模干擾信號。當干擾信號超過了轉換器的前置放大器的抑止能力，電磁流量轉換器就會發生零點漂移。通常情況下吹干段子就可以消除故障。
3、電極接液電阻。流量傳感器的電極接液電阻在電磁流量計安裝調試好后就應該立即測量并記錄下來，每次維護都需要進行測量來分析比較，以此來判斷出流量計的故障原因。
電極接液電阻值取決于接觸面的被測介質的導電率，不同介質所測出來的電阻值是不同的，當測量出來的電極接液電阻和原測量值之間存在差異，則可能是因?yàn)橐韵聨讉€(gè)原因：
（1）兩電極絕緣性附著層覆蓋不一致或某一電極信號回路絕緣電阻下降；（2）電極接液電阻值增加則是電極表面被絕緣層覆蓋；（3）電阻值減少則是電極附近襯里表面附著導電沉積層或電極裝配絕緣下降。即使故障未形成也應作為故障前兆而采取相應措施。
4、測量電極/液體間極化電壓。當電極被污穢覆蓋時會有可能造成零點不穩或輸出晃動，需要測量此電壓來幫助判斷故障原因。
5、信號電路絕緣、勵磁電路及信號電路之間絕緣檢查。當有接線盒未密封進入朝氣或防護型傳感器電纜割斷再續未做好防潮，都有可能會導致絕緣下降，干擾就很有可能在此時引入，因此需對其進行相關檢查，檢查信號電路時要將信號線與電極臨時脫開。
6、檢查電極絕緣電阻及襯里狀況。檢查時要擦干襯里內表面然后用兆歐表分別測試兩點幾對地絕緣電阻，若襯里有附著層則須清除并按積層厚度確定清洗周期；若附著層不厚且電導率與液體相同則可對附加誤差忽略不計；若附著層電導率小于液體電導率將產生正向附加誤差，反之則會產生負向附加誤差。
|
