渦輪流量計在裝置時應留意現場管道布線

　　一、現場管道布線

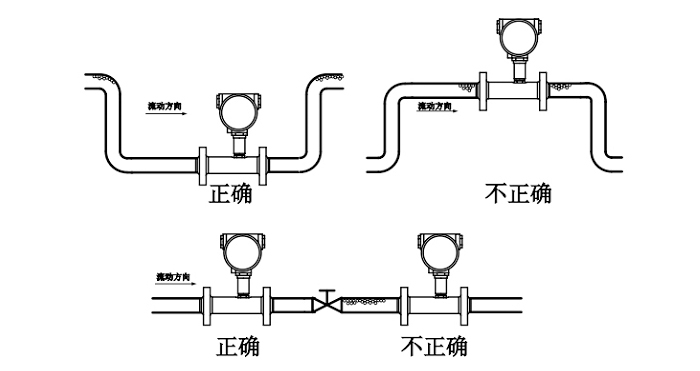

　　在現場管道布線時應留意流量計的裝置方向，流量計的裝置方向一般分為筆直裝置方法和水平裝置方法，關于這兩種裝置方法在流量丈量功能上是有不同的。流體筆直向下活動會使流量計傳感器帶來額外力而影響流量計的功能，使流量計的線性度、重復性下降。流量計的裝置方向取決于流體的物性，如水平管道可能沉積固體顆粒，因而丈量具有這種狀態的流量計裝置于筆直管道。

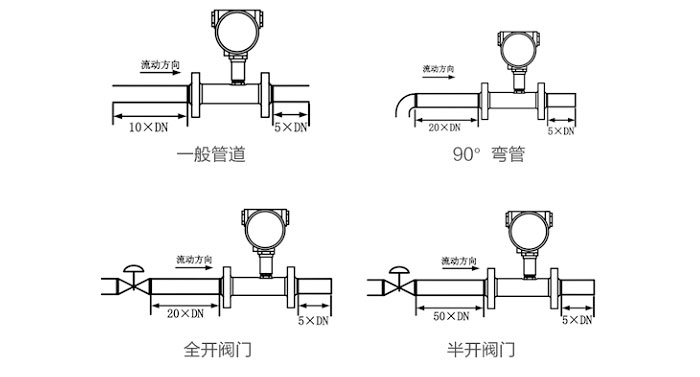

　　二、流量計上游和下流直管段

　　流量計會遭到管路進口活動狀態的影響，管道配件也會引進活動擾動，活動擾動一般有旋渦和流速散布剖面畸變，這就需要以恰當長度的上游直管段或裝置活動調整器進行改善。別的流量計的下流也需要有一段直管段以減小下流活動影響。

　　三、閥門的裝置方位

　　在裝置流量計的管道都裝有控制閥和隔離閥，為避免因?yàn)殚y門引起一些流速散布擾動和氣穴而影響流量計丈量，一般控制閥應裝置在流量計的下流，控制閥裝置在流量計的下流還能夠添加流量計背壓，便于減小流量計內部產生氣穴的可能性。隔離閥裝置的目的是為了使流量計與管線的流體隔離以便于修理。上游閥應離流量計足夠間隔，當流量計運行時，上游閥應全開以避免流速散布畸變等擾動。

　　四、防護性配件

　　裝置防護性配件是為了確保流量計能正常運行的防護措施。比方在容積式流量計和渦輪流量計一般在上游需裝置過濾器等一些要的設備，所有這些設備的裝置都要以不影響流量計的運用為要。
