電磁流量計在各行業中使用相當廣泛，在使用過程中通訊協議就相當重要。但是很多人可能不是很了解HART協議到底是什么東西，在電磁流量計，不管是一體電磁流量計，還是分體式電磁流量計，或者插入式電磁流量計的使用過程中都會遇到不同的問題。在這里我們就給大家簡單講一下電磁流量計的HART協議通訊功能的說明
1、HART 總線概述

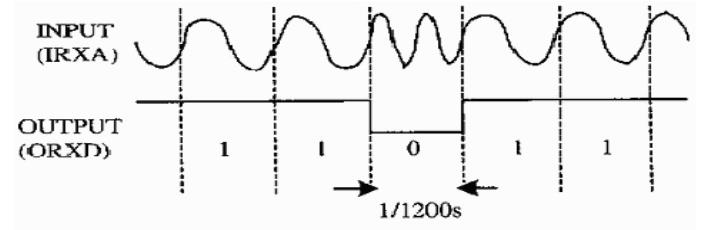

HART 總線是 Rosemount 公司于 1993 年開發的一種應用于現場設備的數據通訊總線，它是英文“Highway Addressable Remote Transducer”字頭的縮寫，意思是“可尋址遠程傳感器數據通路”。它的數據信號傳輸方法是在 4-20mA 信號上疊加一個電流調頻信號，其中邏輯“1”用 1200Hz 信號表示，邏輯“0”用 2200Hz 信號表示，波特率為 1200bps。其信號調制波形如下圖所示
2、HART 總線現場網絡圖

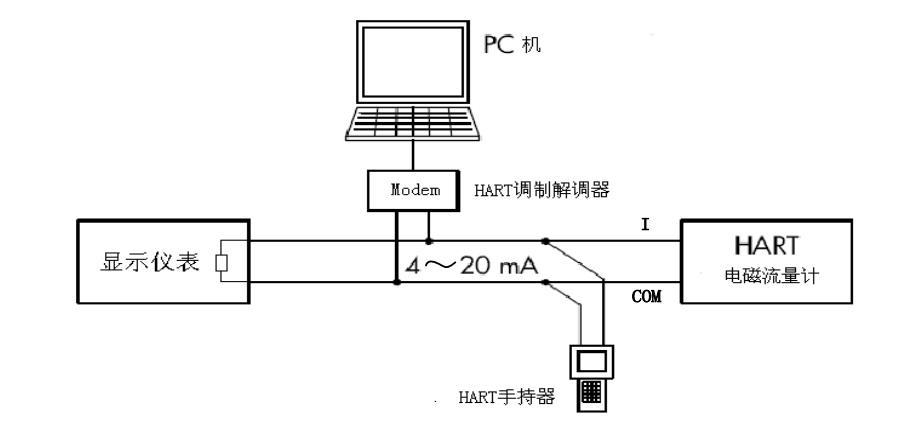

HART 總線的特點是利用 4-20mA 信號線傳輸數據信號，所以既可以節省現場的數據通訊線，又能實現數據通訊,非常適合現場應用。由 HART 總線組成的其現場網絡如下圖所示。
|
