產品應用
常用于測量大口徑管道液體流量的流量計有以下幾種。
(1) 電磁流量計電磁流量計是依據法拉第電磁感應定律制成的，被廣泛應用于工業過程中各種導電液體的流量測量。 電磁流量計的主要特點為如下：
① 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
② 測量結果與流速分布、流體壓力、溫度、密度、黏度等物理參數無關。
③ 測量精度高，測量范圍大(高達200:1)。
④ 直管段要求相對較低，易于滿足。
⑤ 有大口徑及滿足防護要求的產品。
⑥ 大口徑產品的價格較高，且口徑越大價格增長越快。
(2) 超聲波流量計超聲波流量計是利用聲波在靜止流體中的傳播速度與在流動流體中的傳播速度不同的原來制成的，既可以測量導電介質，也可以測量非導電介質的流量。 超聲波流量計的主要特點如下：
① 探頭可以安裝在管道的外邊(外夾式)，不妨礙管道內流體的流動狀況，以減少壓力損失。
② 測量精度與管道口徑有關，管徑越大，有可能得到的精度越高(采用多聲段)。
(3)插入式流量計 在測量精度要求不高的場合，可以采用插入式流量計來測量大流量。因為插入式流量計的主要優點是價格低(只有其他結構的幾分之一)，而且這種流量計重量輕、壓損小、也易于安裝和維修。
插入式流量計有兩種結構形式，即點流速計型和徑流速計型。
①點流速計型 傳感器點流速計型傳感器由測量頭、插入桿、插入機構和轉換器組成。常見的點流速計型的傳感器包括插入式渦街流量計、插入式 渦輪流量計、插入式超聲波流量計和插入式電磁流量計等。
產品特點
幾種常用的點流速計型傳感器的主要特點如下：
插入式渦輪流量計——價格較低，但只適合測量潔凈液體的流體，否則極易導致渦輪卡滯(在大口徑的管路上加裝網目數滿足要求的 過濾器不太現實)。 插入式渦街流量計——耐臟性比插入式渦輪流量計好，測量精度也不差，但可測流速的下限不能太低(測量水流量時，流速下限只能達到0.3m/s)，否則將不能勝任。
插入式超聲波流量計——不受溫度、壓力、密度和電導率變化的影響;傳感器結構簡單，無節流體，不堵塞;安裝時不用停產斷電。

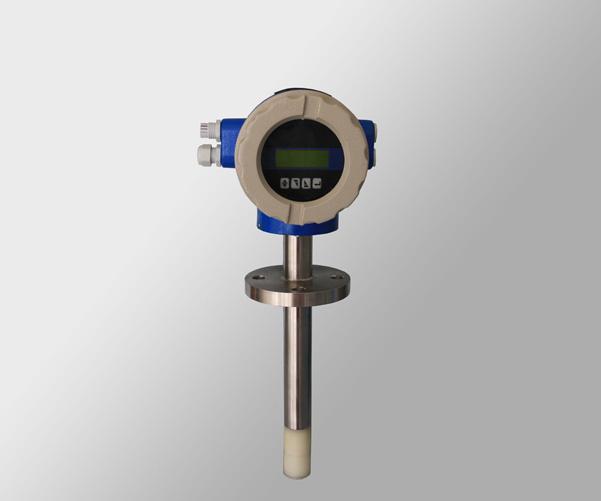

插入式電磁流量計——低成本;無可動部件，與介質接觸部分為不銹鋼材料，使用壽命長;安裝簡便，免維護;一種規格的流量傳感器可用于多種管道直徑，給選型及使用帶來很多方便。
|
